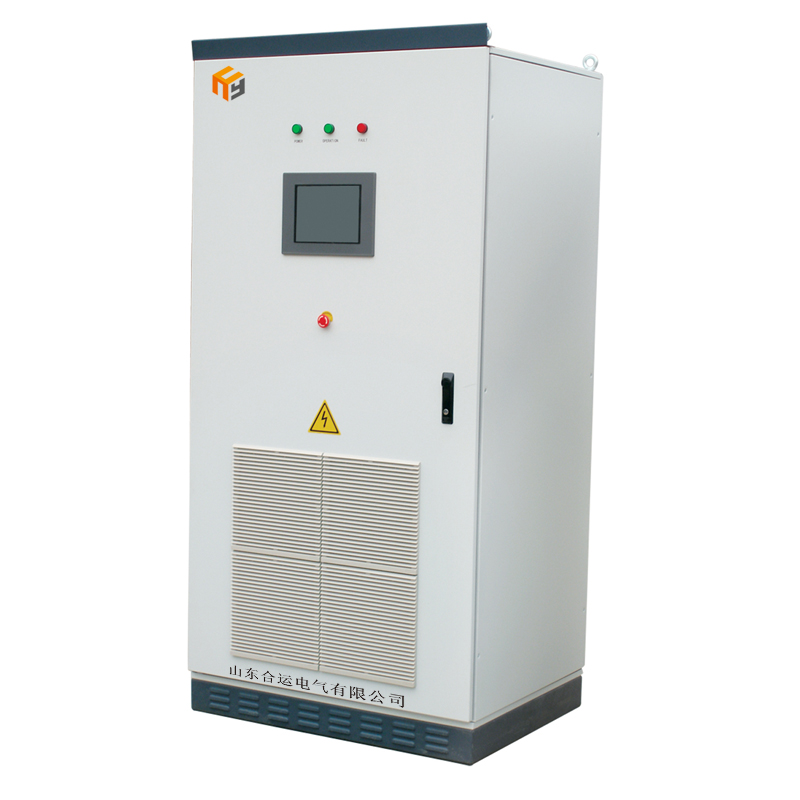

三相光伏并網逆變器(圖1)

產品簡介：

集中式光伏逆變器的特點就是把多路電池組串構成的方陣集中接入到一臺大型的逆變器中。一般是先把若干個電池組件串聯在一起構成一個組串，然后再把所有組串通過直流匯流箱匯流，并通過直流匯流箱集中輸出一路或幾路后輸入到集中式并網逆變器中，當一次匯流達不到逆變器的輸入特性和輸入路數的要求時，還要進行二次匯流。

適用于工廠、學校、機關等大面積屋頂光伏發電，提供單位電力供應，自發自用，剩余電力饋入公共電網，不需要蓄電池。

產品特點：

●采用美國TI公司DSP芯片進行控制

● 高轉換效率

● 先進的最大功率點跟蹤技術（MPPT）

● MPPT效率＞99％

● 寬電壓輸入范圍

● 擾動檢出技術，實現反孤島運行控制

● 完善的保護功能，系統的可靠性更高

● 純正弦波輸出，自動同步并網，電流諧波含量小，對電網無污染、無沖擊

● 配備RS485/RS232、以太網、GPRS（可選）接口，實現遠程數據采集和監視

技術參數：

型號	HNSG 100KS	HNSG 150KS	HNSG 250KS	HNSG 300KS	HNSG 500KS	HNSG 250KTL	HNSG 500KTL
隔離方式	工頻變壓器隔離					無隔離變壓器
最大直流輸入功率	110KWp	170KWp	275KWp	330KWp	550KWp	275KWp	550KWp
最大直流輸入電壓	800Vdc	900Vdc
最大功率點跟蹤（MPPT）范圍@最佳工作電壓	450Vdc～820Vdc@595Vdc
推薦光伏組件電壓@串數	35V左右@17串
電池板連接方式	接線端子
最大輸入電流	245A	368A	600A	735A	1200A	625A	1200A
額定交流輸出功率	100KW	150KW	250KW	300KW	500KW	250KW	500KW
最大交流輸出功率	110KW	170KW	275KW	330KW	550KW	275KW	550KW
電流諧波THDi	<3%（額定功率時）
功率因數	>0.99
最大效率	96.5%	97.3%				98%
歐洲效率	95.2%	96.7%				97%
允許電網電源范圍	310Vac～450Vac					210Vac～310Vac
允許電網頻率范圍	47.5Hz～51.5Hz
夜間自耗電	<100W
自動投運條件	直流輸入及電網滿足要求，逆變器自動運行
斷電后自動重啟時間	5min(時間可調)
保護功能	極性反接保護、短路保護、孤島效應保護、過熱保護、過載保護、接地故障保護等
通訊接口	RS485/RS232/GPRS/以太網
工作溫度	－25℃～＋55℃
相對濕度	0～95%，不結露
海拔高度	≤2000米(超過2000米需降額使用)
冷卻方式	強制風冷
噪音	≤60dB
防護等級	IP20（室內）
